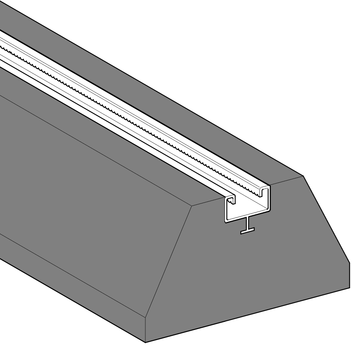

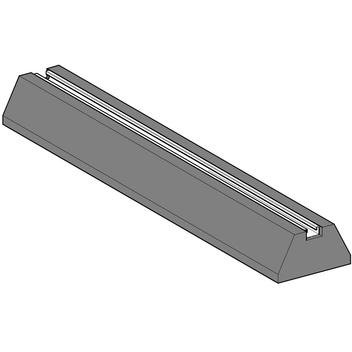

Placa de base isolada retangular SHB SQF-L
Aplicação
Para coberturas planas ou de chapa e centros de abastecimento com uma estrutura de pavimento revestida. Adequado para a elevação de unidades, tubagens, condutas de ventilação ou passadiços.
Configuração
As placas são fornecidas com duas porcas duplas M8 x 40.
Montadas na placa.
Instalação
Os produtos Sikla da gama Siconnect podem ser ligados diretamente com a calha integrada. Assim, torna-se fácil e rápido criar qualquer número de superestruturas para coberturas planas ou de chapa e centros de abastecimento com uma estrutura de pavimento revestida. Adequado para a elevação de unidades, tubagens, condutas de ventilação ou passadiços.
Dados Técnicos
Os testes para determinar os valores de atrito devem ser realizados pelo cliente. Consoante a folha de cobertura utilizada, recomenda-se a utilização de uma camada separadora (por exemplo, velo com > 200g/m 2 ).
A parte estática deve ser verificada por um técnico qualificado.
Temperatura de funcionamento de -35° C a +80° C.
| Tipo | Carga permitida FN [kN] | Dimensões L x B x H [mm] |
|---|---|---|
| SQF 41 L-250 | 1,57 | 250 x 185 x 100 |
| SQF 41 L-400 | 2,35 | 400 x 185 x 100 |
| SQF 41 L-600 | 4,41 | 600 x 185 x 100 |
| SQF 41 L-1000 | 6,33 | 1000 x 185 x 100 |
| Material: | |
| Bloco: | Borracha reciclada SBR (borracha de estireno-butadieno) |
| Carril: | alumínio |
