siFramo 80
Base STA F 80-E 45°
Aplicação
A base STA F80-E 45° é utilizada como elemento de suporte e reforço com um
ângulo de 45º em perfis Framo 80.
Instalação
Dependendo da situação recomendamos duas opções:
| a) | 4 parafusos FLS em cada extremidade quando instalada entre perfis Framo. |
| b) | 2 Buchas nos casos em que a conexão é feita na estrutura do edifício. |
Dados Técnicos

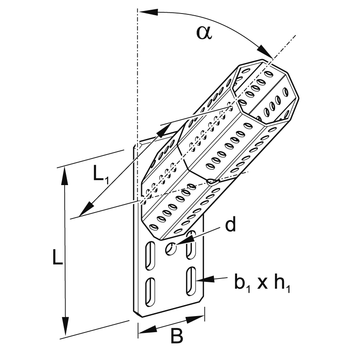

| Tipo | L [mm] | B [mm] | L1 [mm] | d [mm] | b1 [mm] | h1 [mm] | α [°] |
|---|---|---|---|---|---|---|---|
| STA F 80-E 45° | 190 | 80 | 244,5 | 14 | 11 | 20 | 45 |
| Configuração: | Base soldada ao elemento de conexão octogonal F 80 |
| Material: | Aço, HCP |
Aprovações / Conformidade
Marcação CE (Declaração de desempenho ver www.sikla.com/downloads)
ETA-24/0471
