Aplicação

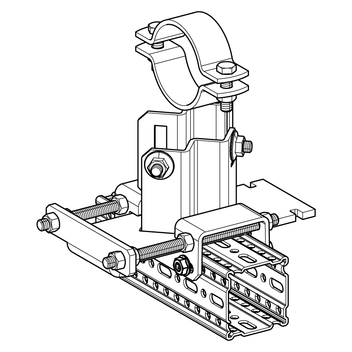

Modificação da garra de ponto fixo Simotec para um batente axial de um lado para utilização com perfis siFramo. O suporte pode continuar a mover-se livremente axialmente e só é limitado nesta direção. Isto assegura um trajeto de deslizamento definido.

Configuração

A Garra de Ponto Fixo AS F é composta por:
1 Suporte de ponto fixo
1 Batente de reforço transversal
2 Parafusos sem cabeça M12
8 Porcas hexagonais M12 - 8

Instalação

A placa de deslizamento do suporte deslizante é retirada. Ligação da garra de ponto fixo ao perfil de suporte F 80 ou F 100 com 4 parafusos de cabeça cilíndrica FLS F. O percurso de deslizamento pretendido pode ser ajustado de forma flexível com as porcas até uma projeção máxima de 125 mm. Isto corresponde a metade da placa de deslizamento até ao limite do perfil. As forças na direção axial só podem ser alcançadas se forem utilizados corretamente dispositivos antiderrapantes (por exemplo, grampos). Estes devem ser previstos aquando do projeto da tubagem e são da responsabilidade do fabricante da tubagem.

Dados Técnicos

Os apoios de carga correspondem aos valores do ângulo do ponto fixo XW F (ver a documentação no catálogo), mas no máximo 12 kN por garra de ponto fixo na direção axial.
