Abraçadeira de Refrigeração para Pontos Fixos FKS

Aplicação

Abraçadeira de refrigeração para a absorção de forças axiais.
Especialmente indicada como abraçadeira de apoio para instalações verticais e como abraçadeira de ponto fixo. A transmissão de cargas produz-se através de um anel de compressão soldado no perímetro das tubagens. A abraçadeira está fixa à estrutura do edifício através de uma bucha.

Configuração

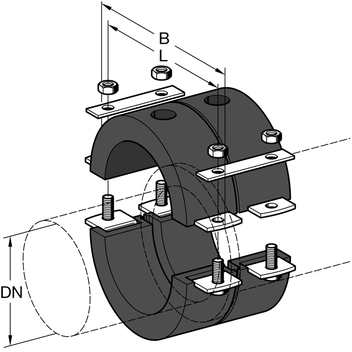

4 metades de abraçadeiras, 4 placas de união, 1 anel de compressão, parafusos e porcas.
Prazo de entrega: 10 dias úteis.

Instalação

1.
Soldar o anel de compressão ao tubo e reestabelecer a protecção anti-corrosão;
Os processos de soldadura, os consumíveis de soldadura e o dimensionamento do tamanho da soldadura em ângulo devem ser especificados pelo cliente. Para os tubos de aço inoxidável, selecionar o consumível de soldadura adequado (recomendação: 1.4370) para evitar a corrosão por contacto.
2.
Aplicar uma fina camada de vedante sobre o anel de compressão;
3.
Colocar as abraçadeiras e as placas de união sobre a tubagem;
4.
Verificar se as juntas das abraçadeiras estão firmemente fechadas e se encaixam com exatidão (em resultado do uso do vedante);
5.
Instalar a abraçadeira de refrigeração utilizando o kit de montagem;

Dados Técnicos

Insonorização:
Espuma de poliuretano rígida RG 250 kg/m3
Resistência à difusão:
µ ≥ 1000
Condutividade térmica:
λ = 0,042 W/mK (0°C)
Resistência ao fogo:
EL de acordo com a norma DIN EN 13501-1
Resistência à temperatura:
-50°C até + 105°C
Typ
[DN]
Espessura
revestimento
S [mm]
Carga máx. do
ponto fixo [kN]
ParafusoL
[mm]
B
[mm]
Peso
[kg]
Quant.
[caixa]
Código
76,1302,5M10 x 301732032,021 190271
88,9303,0M10 x 301812112,281 190289
108304,0M10 x 301732033,481 190298
114,3404,0M12 x 402382744,241 190307
133404,5M12 x 402643004,521 190316
139,7404,5M12 x 402643004,821 190325
168,3406,0M12 x 402923285,621 190343
219,1609,0M12 x 5039943916,141 190352
2736012,0M16 x 5045349317,541 190379
323,96015,0M16 x 5050454423,341 190388
