Sistema de montagem Pressix CC 27

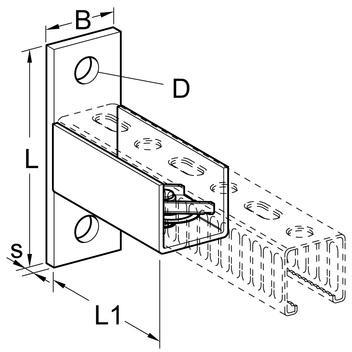

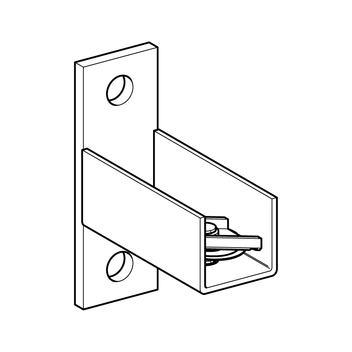

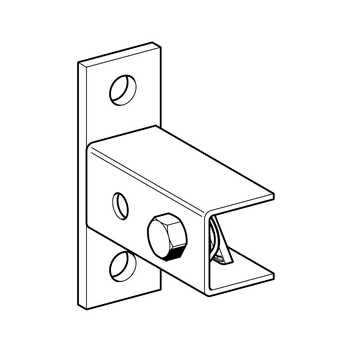

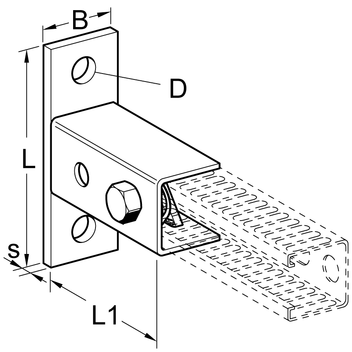

Ângulo Conector MOF 27
![](/sixcms/media.php/443/thumbnails/2753_Schienenflansch_MOF_MH_27.tif.46855.png)
![](/sixcms/media.php/443/thumbnails/2753_Schienenflansch_MOF_MV_27.tif.46856.png)
![](/sixcms/media.php/443/thumbnails/2753_Schienenflansch_MOF_MH_27_m.tif.46857.png)
![](/sixcms/media.php/443/thumbnails/2753_Schienenflansch_MOF_MV_27_m.tif.46858.png)
Aplicação
Elemento para instalar perfis transversais entre dois perfis M27 ou como base para a instalar perfis em consola.
Atenção: Quando se utiliza o Ângulo Conector MH para se efetuar suportes de consola, deve ser verificada a correta posição da porca e os valores de carga não devem ser ultrapassados.
Configuração
Totalmente pré-montado com porca de perfil cc e parafuso.
Instalação
Colocar o perfil 27 no perfil U e pressionar contra a porca de perfil CC.
Posteriormente apertar o parafuso com 10 Nm.
Dados Técnicos

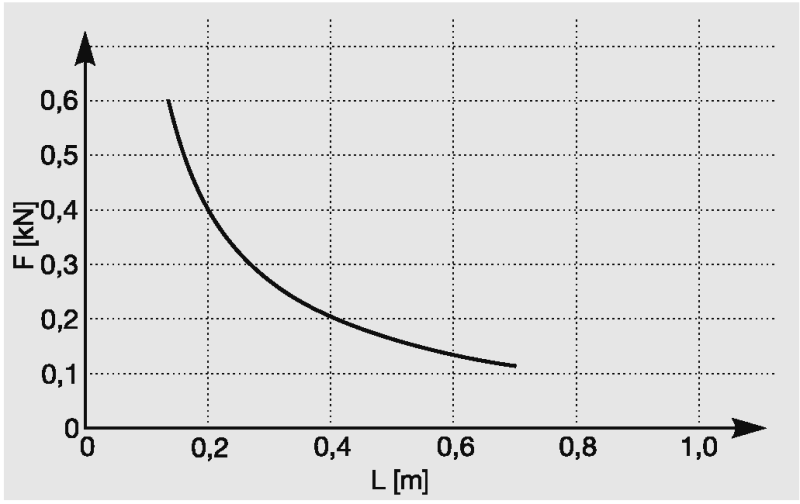

Carga máxima admitida das buchas deve considerada A tensão máxima admitida na vertical: 0,8 kN | ![]() |
Material: | Aço, electro-galvanizado |
