Sistema de montagem Pressix CC 41

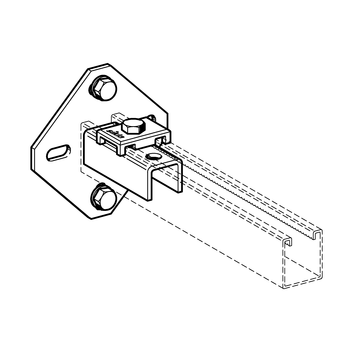

Base WBD 41/41-45
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_45_anw04.3159.tif.46170.png)
![](/sixcms/media.php/443/thumbnails/1356_wbd-halter_41_45_d_anw02.3158.tif.46169.png)

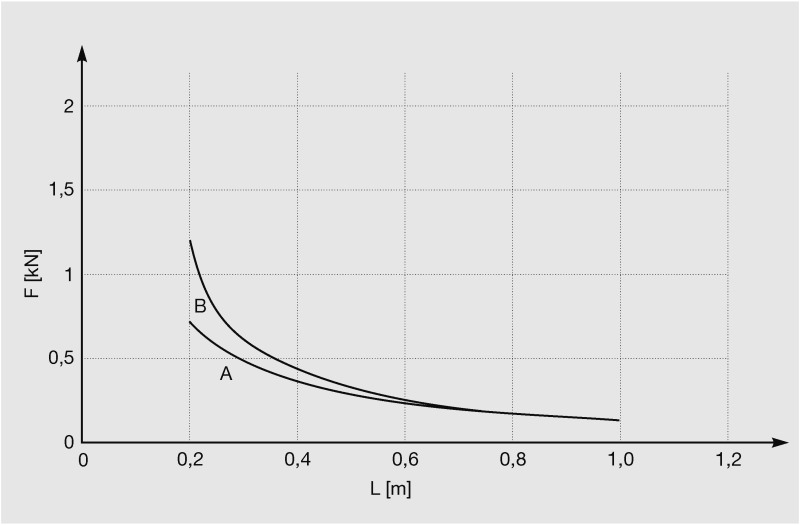

Gráfico de carga aplicável apenas em combinação com o perfil 41/41/2,5 ou 41/45/2,5

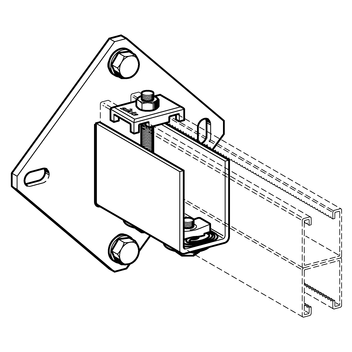

Base WBD 41/41-45 D

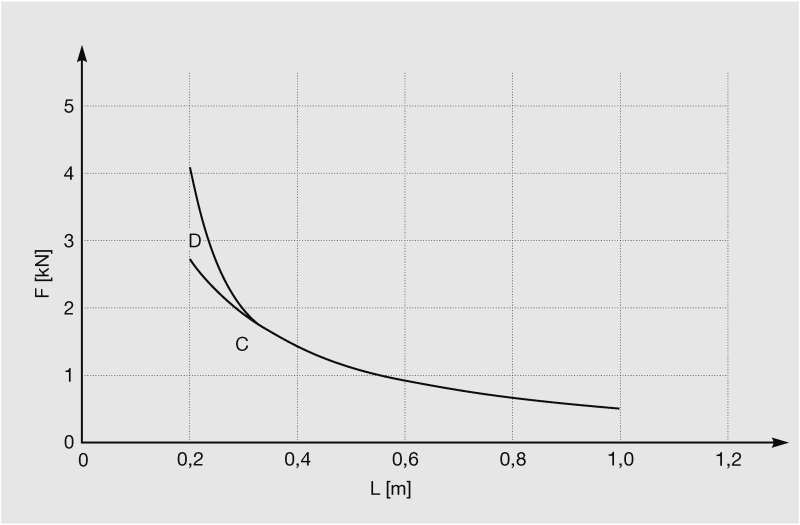

Gráfico de carga aplicável apenas em combinação com o perfil 41/41/2,5 D ou 41/45/2,5 D
Restrições σperm ≤ 160 N/mm2 fperm ≤ L/100 para L > 300 mm fperm ≤ 3 mm para L = 200 ... 300 mm | Cargas das Buchas A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN | ![]() |
