siFramo 100
Base STA F 160-Q
Aplicação

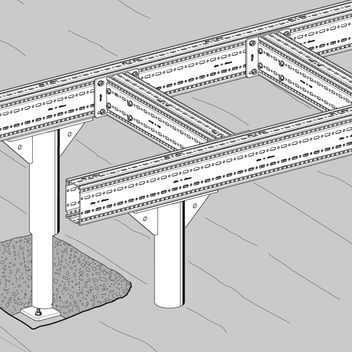

Este suporte oferece a possibilidade de construção flexível em conexão com outros elementos, tais como consolas, consola de suporte ou perfis de montagem TP F 100/160 em diferentes casos de ligação estrutural.
Instalação
São necessários 4 parafusos de autorroscantes para fixação ao perfil de montagem TP F 100/160 (face de 160mm). A ligação do perfil de montagem TP F 100/160 ao suporte STA F 160-Q é efetuada aplicando 8 parafusos FLS F. Cada conjunto de 4 parafusos deve ser aplicado nas faces opostas e mais largas do perfil. A fixação do teto ou da parede é feita por 4 âncoras para grandes cargas M10.
Dados Técnicos
| Tipo | Dimensões da base [mm] | L [mm] | b1 x l1 [mm] |
|---|---|---|---|
| STA F 160-Q | 160 x 200 | 230 | 11 x 20 |
| Configuração | Placa base soldada no adaptador octogonal F 100/160 |
| Material: | Aço, HCP |
Aprovações / Conformidade
Marcação CE (Declaração de conformidade ver www.sikla.com/service/downloads)
ETA-24/0471
