siFramo 100
Base WBD F 100/160
Aplicação
Componente projetado para criar uma base num perfil TP F 100, ou numa consola.
Instalação
Dependendo das situações, recomendam-se as seguintes opções:
| a) | Diretamente na estrutura: 4 ancoragens adequadas. |

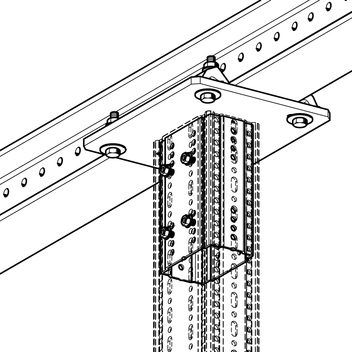

| b) | Para vigas de aço tradicionais com dimensões entre 80 – 120 mm de aba, 1 Conjunto de Montagem 5P M12 S |
| c) | Para vigas de aço tradicionais > 120 de dimensão de aba: com uma placa adaptadora sob pedido (tbc) |
A conexão entre o Perfil TP F 100/160 e a Base WBD F 100/160 é executada através de 8 parafusos FLS. Em cada lado oposto são necessários 4 parafusos FLS.
Dados Técnicos
| Tipo | Largura da aba [mm] | Dimensões da Base [mm] | Furos na Base para | H [mm] |
|---|---|---|---|---|
| WBD F 100/160-121/160 | 121 - 160 | 320 x 260 x 12 | M12 | 232 |
| WBD F 100/160-161/200 | 161 - 200 | 320 x 310 x 12 | M16 | 232 |
| WBD F 100/160-201/300 | 201 - 300 | 420 x 220 x 12 | M16 | 232 |
| Configuração: | Base soldada ao perfil F 100/60 |
| Material: | |
| Base: | Aço, HCP |
| Elemento quadrado F 100: | Aço, HCP |
Aprovações / Conformidade
Marcação CE (Declaração de conformidade ver www.sikla.com/service/downloads)
ETA-24/0471
