siFramo 80

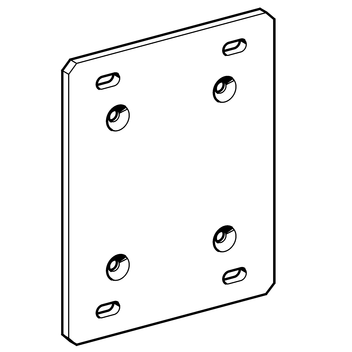

Base de Ligação AP

Aplicação

Permite a conexão de Bases de Consola TKO 100 ou 120 a largura da viga de 120 mm, assim como a estruturas de edifícios através da utilização de buchas para cargas pesadas.

Configuração

Base de Ligação AP Conjunto de Montagem AP:
4 Parafusos DIN 7991 M12 x 40
4 Porcas Hexagonais M12
4 Anilhas de Pressão

Instalação

1.
Ligar as Bases de Ligação à Base de Consola TKO 80 com Parafusos DIN 7991 e Porcas Hexagonais.
2.
Fixação a betão com 4 buchas para cargas pesadas M12 ou M16 (a partir do tipo AP 161/200).
3.
A conexão a Vigas de Aço é feita utilizando-se o Conjunto de Montagem P2 ou P3 (a partir do tipo AP 161/200).

Dados Técnicos

Tipo
Dimensão placa de base
L x B [mm]
Furos
Conexão à largura da viga
[mm]
AP 121/160 320 x 260 x 12 M12 121 - 160
AP 161/200 320 x 310 x 12 M16 161 - 200
AP 201/240 320 x 360 x 12 M16 201 - 240
AP 241/310 420 x 220 x 12 M16 241 - 310

Material:
Base de ligação:
Aço, HCP
Parafusos:
Aço DIN 7991, classe 8.8, Dacromet/delta seal
Porcas:
Aço, classe 8, HCP
Anilhas:
Aço, HCP
TipoPeso
[kg]
Quant.
[caixa]
Código
AP 121/1607,71 183953
AP 161/2009,31 183962
AP 201/24010,41 116534
AP 241/3108,41 117767
