Ancoragem
Bucha Rápida PN 27
Aplicação
Permite uma fixação rápida e segura a tetos ou paredes de betão em interiores – não é apropriado para locais húmidos.
- Perfuração fácil (apenas 6 mm).
Instalação
É aconselhável a utilização da Ferramenta de montagem PN.
Dados Técnicos
| Carga admitida na zona de tração [kN] para soluções em betão ≥ B25 de acordo com aprovação | 2,4 |

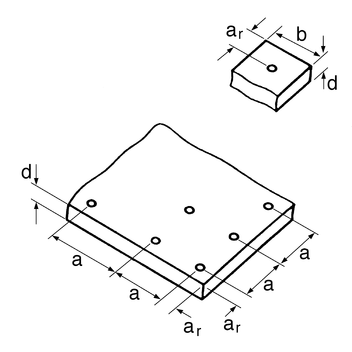

| Distância ao centro a ≥ [mm] | 200 |
| Distância ao bordo ar ≥ [mm] | 150 |
| Espessura mínima do componente d [mm] | 80 |
| Diâmetro do furo d0 [mm] | 6 |
| Profundidade do diâmetro do furo h0 ≥ [mm] | 40 |
| Profundidade da bucha hef ≥ [mm] | 32 |
Fator de segurança de acordo com ETAG. Os valores da aprovação mencionada são válidos.
| Material: | Aço, electro-galvanizado |
Aprovações / Conformidade
Aprovação ETA: ETA-06/0259
Aprovado na zona de tração para várias soluções de instalação em betão exposto a cargas estáticas.
Resistência da carga máx. admitida ao fogo:
| 30 min. N(30) | = | 0,8 kN |
| 60 min. N(60) | = | 0,7 kN |
| 90 min. N(90) | = | 0,6 kN |
| 120 min. N(120) | = | 0,4 kN |
R30 a R120
| Distância ao centro a ≥ [mm] | 200 |
| Distância à borda ar ≥ [mm] | 150 |
