Conjunto de Montagem Garra MS 5P VA
![](/sixcms/media.php/443/thumbnails/MS_5P_A4_10190.tif.82641.png)
![](/sixcms/media.php/443/thumbnails/MS_5P_A4_10190_AW.tif.82649.png)
![](/sixcms/media.php/443/thumbnails/0620_traegerk_tko1_anw01%20-%20Kopie.tif.61201.png)
![](/sixcms/media.php/443/thumbnails/1831_SPA_anw13_xyz.tif.61209.png)
Aplicação
O conjunto de montagem garra MS 5P VA é utilizado para ligar suportes TKO, suportes de ligação SKO, suportes WBD ou rótulas GE F a flanges de perfil de aço.
Configuração
Tipo | Garra de Fixação [Quantidade] | Placa de Suporte [Quantidade] | Conjunto VA * [Quantidade] |
---|---|---|---|
M12 S | 4 x M12 | 4 x M12 | 4 x M12 x 80 |
M12 S2 | 2 x M12 | 2 x M12 | 2 x M12 x 80 |
M16 S | 4 x M16 | 4 x M16 | 4 x M16 x 100 |
M16 S2 | 2 x M16 | 2 x M16 | 2 x M16 x 100 |

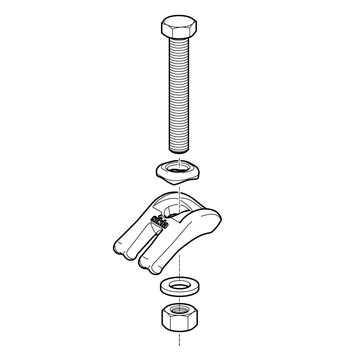

* Conjunto VA composto por: Parafuso sextavado M12 ou M16, 1 anilha, 1 porca sextavada (lubrificada com polímero)
Instalação
1. | Posicionar a cabeça da garra no perfil de aço. |
2. | Fixe a placa de suporte e o encaixe VA e aperte em conformidade. |
A placa de suporte assegura que o parafuso é montado num ângulo correto e evita que escorregue ou seja sujeito a tensão de flexão. Em conjunto com o conjunto VA, é garantida uma força de pré-carga contínua e previsível.
Dados Técnicos
Tipo | Gama de fixação [mm] | Binário de Aperto MA [Nm] / Ângulo de rotação | Fy admissível por garra de fixação [kN] | Capacidade de suporte da força de corte Fz por conjunto = 4 garras de fixação [kN] |
---|---|---|---|---|
M12 S | 1 - 30 | 60 / 90° | 17,6 | 8,1 * |
M16 S | 4 - 40 | 140 / 90° | 19,8 | 8,4 * |
* Os dados referem-se ao caso mais desfavorável com espessuras de flange de 30 mm (M12) ou 40 mm (M16) e um coeficiente de atrito estático de µHaft = 0,20
A aplicação de uma carga de tração Fy não foi considerada.
Material: | Aço inoxidável A4 |
