Cargas admissíveis para suporte deslizante LC - HV

Produto em arquivo PDF

Base de projeto EC 3, valores de carga para suportes no estado de entrega

Os valores de carga aplicam-se a suportes deslizantes HCP, bem como a suportes de alta temperatura. O dimensionamento é efetuado à temperatura ambiente. Para temperaturas mais elevadas, devem ser observados os fatores de redução de temperatura correspondentes, de acordo com a tabela anexa.

As forças de ponto fixo na direção do eixo Fx só podem ser alcançadas com a utilização correta de dispositivos antiderrapantes (por exemplo, grampos). Estes devem ser previstos aquando da conceção da tubagem e são da responsabilidade do fabricante da tubagem. Para utilizar os nossos conjuntos de pontos fixos, ângulos de pontos fixos e axialstopps, é necessário desmontar a placa de deslizamento para que um coeficiente de atrito de μ = 0,3 seja tido em conta na análise estática da tubagem.

Os ensaios relativos às forças de elevação - Fz foram efetuados em combinação com um Suporte Deslizante LA - HV com conjuntos de pontos fixos e de guia. Isto resulta nos valores para - Fz nas combinações:

-	Ligação da viga com o conjunto de guia FS ou o conjunto de ponto fixo XS
-	Ligação ao siFramo com ângulo de guia FW F ou ângulo de ponto fixo XW F

Outros dados de desempenho estático do produto estão disponíveis mediante pedido..

Fator de correção de temperatura k k

Temperatura	16Mo3	S235JR
20°C	1,00	1,00
80°C	0,95	1,00
100°C	0,93	1,00
150°C	0,89	0,90
200°C	0,85	0,81
250°C	0,77	0,71
300°C	0,71	0,61
350°C	0,64	0,52
400°C	0,58	-
450°C	0,53	-
500°C	0,51	-

LC - HV	D mm	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
90	14-18		11,4	6,4	17	14	6,1	17	17
90	18-22	15	11,4	6,4	17	14	6,1	17	17
90	23-27	20	11,4	6,4	17	14	6,1	17	17
90	26-30		11,4	6,4	17	14	6,1	17	17
90	30-34	25	11,4	6,4	17	14	6,1	17	17
90	35-39		11,4	6,3	17	14	6,1	17	17
90	40-44	32	11,3	6,2	17	14	6,1	17	17
90	45-49	40	11,3	6,1	17	14	6,1	17	17
90	50-54		11,3	6,0	17	14	6,1	17	17
90	55-59		11,2	6,0	17	14	6,1	17	17
90	57-61	50	11,2	5,9	17	14	6,1	17	17
90	62-66		11,2	5,8	17	14	6,1	17	17
90	67-71		11,2	5,8	17	14	6,1	17	17
90	72-77	65	11,1	5,6	17	14	6,1	17	17
90	78-83		11,1	5,5	17	14	6,1	17	17
90	84-89	80	11,1	5,4	17	14	6,1	17	17
90	89-95		11,0	5,3	17	14	6,1	17	17
90	96-102		11,0	5,2	17	14	6,1	17	17
90	102-109		10,9	5,1	17	14	6,1	17	17
90	109-115	100	10,9	5,0	17	14	6,1	17	17
90	115-122		10,9	4,9	17	14	6,1	17	17
90	122-128		10,8	4,8	17	14	6,1	17	17
90	128-134		10,8	4,7	17	14	6,1	17	17
90	134-140	125	10,8	4,6	17	14	6,1	17	17
90	140-146		10,7	4,4	17	14	6,1	17	17
90	146-152		10,7	4,3	17	14	6,1	17	17
90	152-158		10,6	4,2	17	14	6,1	17	17
90	157-163		10,6	4,2	17	14	6,1	17	17
90	163-169	150	10,6	4,0	17	14	6,1	17	17
90	168-174		10,5	4,0	17	14	6,1	17	17
90	174-180		10,5	3,9	17	14	6,1	17	17
90	181-187		10,5	3,7	17	14	6,1	17	17
90	188-194		10,4	3,6	17	14	6,1	17	17
90	194-200		10,4	3,5	17	14	6,1	17	17
90	201-207		10,3	3,4	17	14	6,1	17	17
90	208-214		10,3	3,3	17	14	6,1	17	17
90	215-221	200	10,3	3,1	17	14	6,1	17	17
90	222-229		10,2	3,0	17	14	6,1	17	17
90	230-237		10,2	2,9	17	14	6,1	17	17
90	238-245		10,1	2,7	17	14	6,1	17	17
90	246-254		10,1	2,6	17	14	6,1	17	17
90	255-262		10,0	2,4	17	14	6,1	17	17
90	259-266		10,0	2,4	17	14	6,1	17	17
90	266-273	250	9,9	2,2	17	14	6,1	17	17
90	274-282		9,9	2,1	17	14	6,1	17	17
90	283-291		9,8	1,9	17	14	6,1	17	17
90	292-300		9,8	1,8	17	14	6,1	17	17
90	301-309		9,7	1,6	17	14	6,1	17	17
90	310-317		9,7	1,5	17	14	6,1	17	17
90	317-324	300	9,6	1,4	17	14	6,1	17	17

Cargas úteis por produto conforme fornecido, através dos critérios de cálculo EC3.

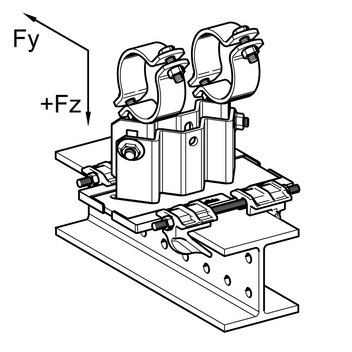

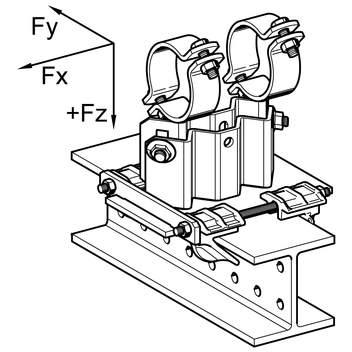

Suporte deslizante LC - HV + Conjunto de Guias FS ou Conjunto de Pontos Fixos XS

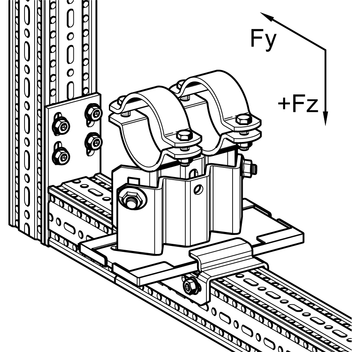

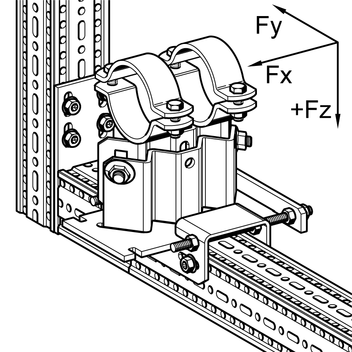

Suporte deslizante LC - HV + Guias FW F 80 resp. Pontos Fixos XW F 80

LC - HV	D [mm]	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
150	14-18		8,6	4,7	17	14	6,1	17	17
150	18-22	15	8,6	4,7	17	14	6,1	17	17
150	23-27	20	8,6	4,7	17	14	6,1	17	17
150	26-30		8,6	4,7	17	14	6,1	17	17
150	30-34	25	8,6	4,7	17	14	6,1	17	17
150	35-39		8,6	4,7	17	14	6,1	17	17
150	40-44	32	8,6	4,6	17	14	6,1	17	17
150	45-49	40	8,6	4,6	17	14	6,1	17	17
150	50-54		8,5	4,5	17	14	6,1	17	17
150	55-59		8,5	4,4	17	14	6,1	17	17
150	57-61	50	8,5	4,4	17	14	6,1	17	17
150	62-66		8,5	4,4	17	14	6,1	17	17
150	67-71		8,5	4,3	17	14	6,1	17	17
150	72-77	65	8,5	4,2	17	14	6,1	17	17
150	78-83		8,5	4,2	17	14	6,1	17	17
150	84-89		8,5	4,1	17	14	6,1	17	17
150	89-95		8,4	4,0	17	14	6,1	17	17
150	96-102		8,4	4,0	17	14	6,1	17	17
150	102-109		8,4	3,9	17	14	6,1	17	17
150	109-115	100	8,4	3,8	17	14	6,1	17	17
150	115-122		8,4	3,7	17	14	6,1	17	17
150	122-128		8,4	3,7	17	14	6,1	17	17
150	128-134		8,3	3,6	17	14	6,1	17	17
150	134-140	125	8,3	3,5	17	14	6,1	17	17
150	140-146		8,3	3,5	17	14	6,1	17	17
150	146-152		8,3	3,4	17	14	6,1	17	17
150	150-158		8,3	3,3	17	14	6,1	17	17
150	157-163		8,3	3,3	17	14	6,1	17	17
150	163-169	150	8,3	3,2	17	14	6,1	17	17
150	168-174		8,2	3,2	17	14	6,1	17	17
150	174-180		8,2	3,1	17	14	6,1	17	17
150	181-187		8,2	3,0	17	14	6,1	17	17
150	188-194		8,2	3,0	17	14	6,1	17	17
150	194-200		8,2	2,9	17	14	6,1	17	17
150	201-207		8,2	2,8	17	14	6,1	17	17
150	208-214		8,2	2,7	17	14	6,1	17	17
150	215-221	200	8,1	2,7	17	14	6,1	17	17
150	222-229		8,1	2,6	17	14	6,1	17	17
150	230-237		8,1	2,5	17	14	6,1	17	17
150	238-245		8,1	2,4	17	14	6,1	17	17
150	246-254		8,1	2,3	17	14	6,1	17	17
150	255-262		8,0	2,2	17	14	6,1	17	17
150	259-266		8,0	2,2	17	14	6,1	17	17
150	266-273	250	8,0	2,1	17	14	6,1	17	17
150	274-282		8,0	2,0	17	14	6,1	17	17
150	283-291		8,0	1,9	17	14	6,1	17	17
150	292-300		7,9	1,8	17	14	6,1	17	17
150	301-309		7,9	1,7	17	14	6,1	17	17
150	310-317		7,9	1,6	17	14	6,1	17	17
150	317-324	300	7,9	1,5	17	14	6,1	17	17

LC - HV	D [mm]	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
200	14-18		7,4	5,0	17	14	6,1	17	17
200	18-22	15	7,4	5,0	17	14	6,1	17	17
200	23-27	20	7,4	5,0	17	14	6,1	17	17
200	26-30		7,4	5,0	17	14	6,1	17	17
200	30-34	25	7,4	5,0	17	14	6,1	17	17
200	35-39		7,4	4,9	17	14	6,1	17	17
200	40-44	32	7,4	4,9	17	14	6,1	17	17
200	45-49	40	7,4	4,8	17	14	6,1	17	17
200	50-54		7,4	4,8	17	14	6,1	17	17
200	55-59		7,4	4,7	17	14	6,1	17	17
200	57-61	50	7,4	4,7	17	14	6,1	17	17
200	62-66		7,3	4,6	17	14	6,1	17	17
200	67-71		7,3	4,6	17	14	6,1	17	17
200	72-77	65	7,3	4,5	17	14	6,1	17	17
200	78-83		7,3	4,4	17	14	6,1	17	17
200	84-89	80	7,3	4,4	17	14	6,1	17	17
200	89-95		7,3	4,3	17	14	6,1	17	17
200	96-102		7,3	4,2	17	14	6,1	17	17
200	102-109		7,3	4,1	17	14	6,1	17	17
200	109-115	100	7,3	4,1	17	14	6,1	17	17
200	115-122		7,3	4,0	17	14	6,1	17	17
200	122-128		7,3	3,9	17	14	6,1	17	17
200	128-134		7,2	3,9	17	14	6,1	17	17
200	134-140	125	7,2	3,8	17	14	6,1	17	17
200	140-146		7,2	3,7	17	14	6,1	17	17
200	146-152		7,2	3,6	17	14	6,1	17	17
200	152-158		7,2	3,6	17	14	6,1	17	17
200	157-163		7,2	3,5	17	14	6,1	17	17
200	163-169	150	7,2	3,5	17	14	6,1	17	17
200	168-174		7,2	3,4	17	14	6,1	17	17
200	174-180		7,2	3,3	17	14	6,1	17	17
200	181-187		7,2	3,2	17	14	6,1	17	17
200	188-194		7,2	3,2	17	14	6,1	17	17
200	194-200		7,1	3,1	17	14	6,1	17	17
200	201-207		7,1	3,0	17	14	6,1	17	17
200	208-214		7,1	2,9	17	14	6,1	17	17
200	215-221	200	7,1	2,9	17	14	6,1	17	17
200	222-229		7,1	2,8	17	14	6,1	17	17
200	230-237		7,1	2,7	17	14	6,1	17	17
200	238-245		7,1	2,6	17	14	6,1	17	17
200	246-254		7,1	2,5	17	14	6,1	17	17
200	255-262		7,0	2,4	17	14	6,1	17	17
200	259-266		7,0	2,3	17	14	6,1	17	17
200	266-273	250	7,0	2,3	17	14	6,1	17	17
200	274-282		7,0	2,2	17	14	6,1	17	17
200	283-291		7,0	2,1	17	14	6,1	17	17
200	292-300		7,0	2,0	17	14	6,1	17	17
200	301-309		7,0	1,8	17	14	6,1	17	17
200	310-317		7,0	1,8	17	14	6,1	17	17
200	317-324	300	7,0	1,7	17	14	6,1	17	17
